一、產品介紹

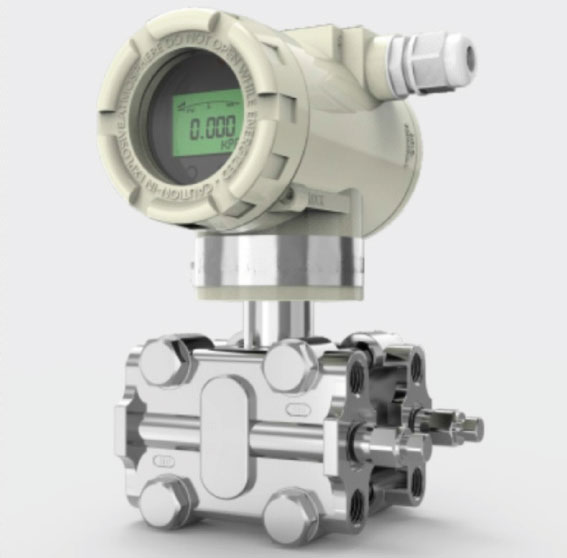

AY6800-HP系列智能高靜壓差壓變送器用于測量液體、氣體或蒸汽的液位、密度與壓力，然后將其轉變?yōu)?4~20)mA DC的電流信號輸出。也可與HART手操器互相通訊，通過它們進行設定、監控等。

二、技術參數

測量介質:液體、氣體或汽體

輸出信號:二線制，(4~20)mA DC輸出,疊加HART協議數字通訊，可選擇線性輸出或平方根輸出

電源: 24VDC(正常工作電壓范圍12~36VDC)

防爆標志:隔爆型: Ex d IIC T6 Gb;

                         本安型: Ex ia IIC T6 Ga;

防護等級: IP66

遷移特性: 正負遷移后，其量程上、下限不得超過量程的極限;在最小量程時，最大正遷移為0.975URL;最大負遷移為-URL

環境溫度: (-40~+85)°C[LCD表頭為(-30~+70)℃]; 隔爆型: (-30~+70)℃,本安型: (-30~+60)℃

接液溫度: (-40~+105)℃

儲存溫度: (-40~+85)℃

環境濕度: (0~100)%RH

超壓極限:

最大工作靜壓: 31.2MPa

最大的安全靜壓: 44.1MPa

單向最大壓力: 31.2MPa

正常工作壓力范圍:  3.45kPa(絕對壓力)~變送器量程上限

兩側法蘭可承受壓力: 60MPa

容積變化量: <0.16cm³

阻尼: (0.1~32.0)s(可調)

啟動時間: 2s

三、性能指標

量程比:100:1

準確度等級: 0.075級、0.1級

量程比影響:

0.075級:在量程比為1:1到10:1時，為調校量程的±0.075%，在量程比為10:1到100:1時，為±[0.025X (1+0.2X量程比)]%

0.1級:在量程比為1: 1到10:1時， 為調校量程的±0.1%，在量程比為10:1到100:1時，為±[0.05X (1+0.1X量程比)]%

穩定性:

0.075級: 36個月誤差為最大量程的±0.2%;

0.1級: 36個月誤差為最大量程的±0.25%

溫度影響:

0.075級:零點誤差為最大量程的±0.15%/28°C,包括量程和零，點的總誤差，為最大量程的±0.25%/28℃;

0.1級:零點誤差為最大量程的±0.2%/28℃,包括量程和零點的總誤差，為最大量程的±0.3%/28℃

靜壓影響:

零點誤差:零點誤差為最大量程范圍的±0.5%;

量程誤差:量程誤差為最大量程范圍的-1.5±0.25%零點誤差，量程誤差均為系統誤差，安裝前可按實

際靜壓調校、消除這個壓差。

電源影響:小于輸出量程的0.05%

振動影響:在任意軸向上，引起的誤差為最大量程范圍的±0.05%

負載影響:

只要輸入變送器的電壓高于10.5V,在負載工作區內無負載影響

安裝影響:

最大可產生不大于0.25kPa的零位誤差，可校正，對量程無影響;測量本體相對法蘭轉動無影響

電磁輻射:符合IEC801標準。

隔離膜片:

316不銹鋼、哈氏合金C、蒙乃爾合金、鉭、鍍金

排氣/排液閥:316不銹鋼、哈氏合金C、蒙乃爾合金，O型圈(與測量介質接觸):氟橡膠、丁腈橡膠、乙烯-丙烯、聚四氟乙烯

灌充液:硅油、惰性液體

法蘭和接頭: 316不銹鋼、哈氏合金C、蒙乃爾合金

螺栓: 碳鋼鍍鋅、不銹鋼

電氣殼體:低銅鋁合金/316不銹鋼

涂層:內層導電氧化，外層聚酯環氧樹脂

引壓過程連接:法蘭、接頭V 1/2"NPT-1/4"NPT(錐管螺紋)

電氣連接: M20x1.5帶螺紋端導線密封接頭

重量: 4kg(不包括選件)
