一、產品介紹

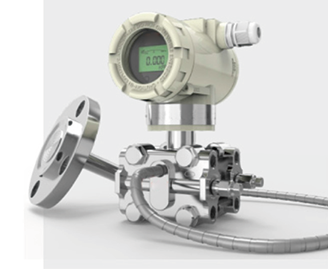

AY6800-RG/RD系列智能遠傳壓力/差壓變送器是用于防止管道中的介質直接進入變送器里的壓力傳感組件中，它與變送器之間是靠注滿流體的毛細管連接起來的。

也可與HART手操器互相通訊通過它們進行設定、監控等。

二、應用場合

·需要將高溫介質與變送器隔離;

·被測介質對敏感元件有腐蝕作用;

·測量懸浮液或高粘度介質;

·被測介質由于環境或流體溫度的變化而固化或結晶;

·更換被測介質嚴格凈化測量頭;

·測量頭必須保持衛生條件，防止污染。

三、遠傳裝置分類

AY6800- RG/RD系列變送器遠傳裝置與被測介質設備的連接有螺紋式、法蘭式和卡環式(用于衛生系統)法蘭式可分為帶下套的法蘭式和扁平式,由此遠傳裝置可分為螺紋式、蘭式、扁平式、插入筒式和卡環式。

四、遠傳裝置技術指標

遠傳裝置灌充液工作溫度:

硅油: (-29~+300)℃， 惰性液: (-18~+204)℃

壓力極限:

螺紋式: 14MPa;卡環式: 2MPa;

法蘭式、插入式和扁平式:為法蘭額定壓力

響應時間:

與溫度、壓力、遠傳形式、毛細管的長短、直徑及灌充液等有關。

五、遠傳裝置選用的注意事項

遠傳裝置擴大了變送器的應用范圍,同時對整機性能也產生一定的影響，如溫度影響增大、反應滯后等。為降低這些影響，滿足過程控制的的要求，請注意以下事項:

·選擇適合流程的型號，如壓力、溫度及灌充液等;

·毛細管應盡可能短，以減低溫度影響，縮短響應時間;

·差壓雙法蘭遠傳裝置應對稱;

·選擇較薄的膜片和直徑較大的膜片可降低溫度影響;

·注意遠傳壓力傳遞的限制與灌充液密度及傳壓高度差有關，用于真空系統時，更需測算變送器本體與遠傳裝置的位置對傳壓的影響。
