一、產品介紹

AY6800T-GP/AP系列智能直連式壓力/絕壓變送器用于測量液體、氣體或蒸汽的液位、密度與壓力，然后將其轉變?yōu)?4~20)mA DC的電流信號輸出。

也可與HART手操器互相通訊，通過它們進行設定、監控等。

二、技術參數

測量介質:液體、氣體或汽體

輸出信號:二線制，(4~20)mA DC輸出,疊加HART協議數字通訊，可選擇線性輸出或平方根輸出

電源: 24V DC(正常工作電壓范圍10.5~40V DC)

防爆標志:隔爆型: Ex d IIC T6 Gb;

               本安型: Ex ia IIC T6 Ga;

防護等級: IP66

遷移特性:

正向最大遷移率為最小調校量程的500%

負向最大遷移率為最小調校量程的600%

環境溫度: (-40~+85)°C[LCD表頭為(-30~+70)℃]; 隔爆型: (-30~+70)℃,本安型: (-30~+60)℃

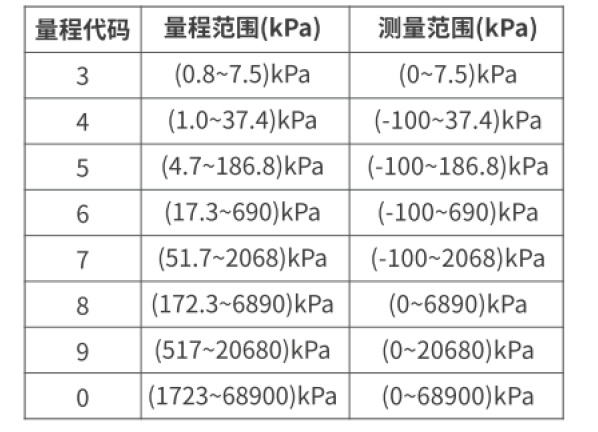

測量范圍:

接液溫度: (-40~105)℃

儲存溫度: (-40~85)℃

環境濕度: (0~100)%RH

靜壓和超壓極限:可承受壓力范圍:100kPa-40MPa

兩側法蘭可承受壓力: 60MPa

容積變化量: <0.16cm³

阻尼: (0.1~32.0)s(可調)

啟動時間: 2s

三、性能指標

量程比:100:1

準確度等級: 0.075級、0.1級

量程比影響:

0.075級:在量程比為1:1到10:1時，為調校量程的±0.075%，在量程比為10:1到100:1時，為±[0.025X (1+0.2X量程比)]%

0.1級:在量程比為1: 1到10:1時， 為調校量程的±0.1%，在量程比為10:1到100:1時，為±[0.05X (1+0.1X量程比)]%

穩定性:

0.075級: 36個月誤差為最大量程的±0.2%;

0.1級: 36個月誤差為最大量程的±0.25%

溫度影響:

0.075級:零點誤差為最大量程的±0.15%/28°C,包括量程和零點的總誤差，為最大量程的±0.25%/28℃;

0.1級:零點誤差為最大量程的±0.2%/28℃,包括量程和零點的總誤差，為最大量程的±0.3%/28℃

電源影響:小于輸出量程的0.05%

振動影響:在任意軸向上，引起的誤差為最大量程范圍的±0.05%

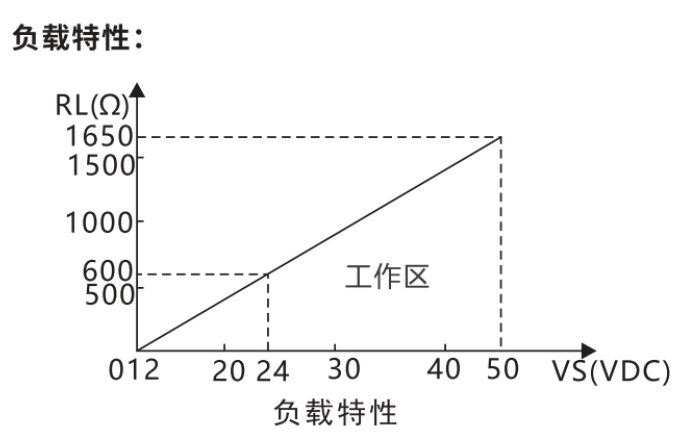

負載影響:

只要輸入變送器的電壓高于10.5V,在負載工作區內無負載影響

安裝影響:零位誤差，可校正

電磁輻射:符合IEC801標準。

四、結構指標

隔離膜片:

316不銹鋼、哈氏合金C、蒙乃爾合金、鉭、鍍金

傳感器殼體: 316不銹鋼、哈氏合金C

電氣殼體:低銅鋁合金/316不銹鋼

引壓過程連接:M20x1.5外螺紋過程接頭、M20x1.5內螺紋過程接頭、G 1/2"外螺紋過程接頭、1/2"NPT- 1/4"NPT螺紋過程接頭、用戶指定的其它接頭

電氣連接: M20x1.5帶螺紋端導線密封接頭

重量：2kg（不包括選件）
