一、產品介紹

AY6800T-YB系列智能投入式液位計用于工業現場的液位測量和壓力測量，然后將其轉變?yōu)?4~20)mA DC的電流信號輸出。

也可與HART手操器互相通訊，通過它們進行設定、監控等。

二、技術參數

測量介質:液體

輸出信號:二線制，(4~20)mA DC輸出,疊加HART協議數字通訊，可選擇線性輸出或平方根輸出

電源: 24V DC(正常工作電壓范圍10.5~40V DC)

防爆標志:隔爆型: Ex d IIC T6 Gb;本安型: Ex ia IIC T6 Ga

防護等級: IP66

環境溫度: (-40~+85)℃[LCD表頭為(-30~+70)℃]; 隔爆型: (-30~+70)℃,本安型: (-30~+60)℃

接液溫度: (-40~105)℃

儲存溫度: (-40~85)℃

環境濕度: (0~100)%RH

阻尼: (0.1~32.0)s(可調)

啟動時間: 2s

三、性能指標

量程比:100:1

準確度等級: 0.1級

量程比影響:在量程比為1: 1到10:1時， 為調校量程的±0.1%，在量程比為10:1到100:1時，為±[0.05X (1+0.1X量程比)]%

穩定性:36個月誤差為最大量程的±0.25%

溫度影響:

零點誤差為最大量程的±0.2%/28℃,包括量程和零點的總誤差，為最大量程的±0.3%/28℃

超壓極限：小于傳感器上限值的2倍

電源影響:小于輸出量程的0.05%

振動影響:在任意軸向上，引起的誤差為最大量程范圍的±0.05%/g

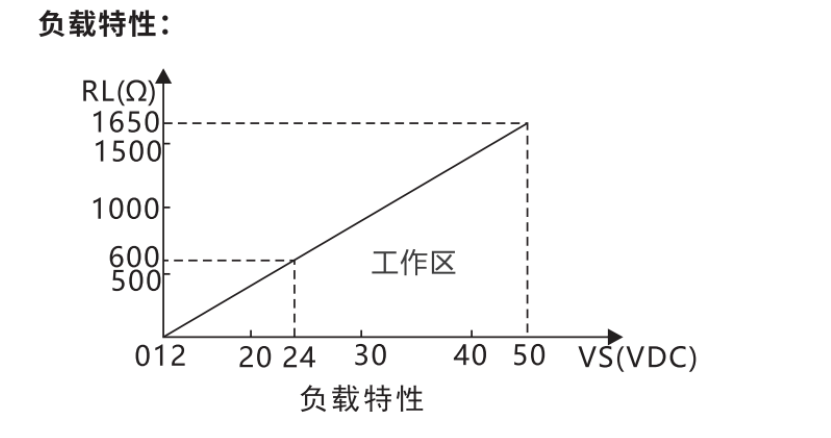

負載影響:只要輸入變送器的電壓高于10.5V,在負載工作區內無負載影響

安裝影響:零位誤差，可校正

電磁輻射:符合IEC801標準。

四、結構指標

隔離膜片:316不銹鋼、哈氏合金C、鉭、

傳感器殼體: 316不銹鋼、哈氏合金C

電氣殼體:低銅鋁合金

涂層：內層導電氧化，外層聚酯環氧樹脂

電氣連接: M20x1.5帶螺紋端導線密封接頭

重量：2kg（不包括選件）

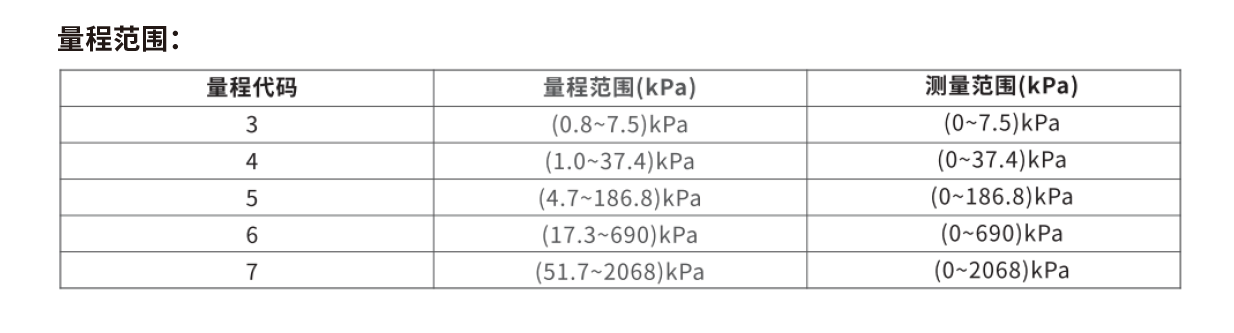

量程范圍：
